Выбор электронных компонентов — задача, которая может поставить в тупик даже опытного инженера, не говоря уже о начинающих радиолюбителях. Среди всего многообразия резисторов, конденсаторов и микросхем особняком стоит дроссель — компонент, кажущийся на первый взгляд простым, но скрывающий в себе массу нюансов. Неправильный выбор этой небольшой катушки индуктивности может привести к нестабильной работе устройства, перегреву, появлению помех или даже полному выходу схемы из строя. В то время как современный рынок, включая такие ресурсы, как https://radaelectron.ru, предлагает тысячи вариантов, вопрос «какой дроссель поставить?» становится ключевым для успеха любого проекта. Эта статья — ваше подробное руководство, которое поможет разобраться в мире индуктивностей и сделать осознанный и технически грамотный выбор.
Что такое дроссель и почему он так важен в современной электронике?
Прежде чем погружаться в технические характеристики и сравнительные таблицы, необходимо четко понимать, что такое дроссель и какую фундаментальную роль он играет. Говоря простым языком, дроссель (или катушка индуктивности) — это пассивный электронный компонент, представляющий собой проводник, намотанный на сердечник или выполненный в виде спирали. Его основное свойство — индуктивность, то есть способность накапливать энергию в магнитном поле при протекании через него электрического тока.
Дроссель — это, по сути, инерционный элемент для электрического тока. Он сопротивляется любым изменениям тока, протекающего через него, подобно тому, как массивный маховик сопротивляется изменению скорости вращения.
Это свойство, называемое электромагнитной инерцией, делает дроссель незаменимым компонентом в тысячах электронных устройств. Его основная задача — противодействовать переменной составляющей тока и беспрепятственно пропускать постоянную. Именно поэтому дроссели являются краеугольным камнем в построении фильтров питания, импульсных стабилизаторов напряжения, радиочастотных цепей и многих других схем, без которых немыслима работа современных гаджетов, промышленного оборудования и бытовой техники.
Ключевые параметры дросселя: на что смотреть в первую очередь?
Чтобы грамотно ответить на вопрос «какой дроссель поставить?», необходимо научиться читать его технические характеристики (datasheet). Производители указывают множество параметров, но для большинства практических задач достаточно сосредоточиться на четырех основных. Понимание этих характеристик — это 90% успеха в правильном подборе компонента.
1. номинальная индуктивность (l)
Это самый главный параметр, измеряемый в Генри (Гн), но на практике чаще используются его производные: миллигенри (мГн), микрогенри (мкГн) и наногенри (нГн). Индуктивность определяет, насколько сильно дроссель будет сопротивляться изменению тока. Выбор номинала индуктивности напрямую зависит от задачи:
- Для импульсных преобразователей (DC/DC): Индуктивность влияет на величину пульсаций тока. Меньшая индуктивность приводит к большим пульсациям, но позволяет дросселю быстрее реагировать на изменения нагрузки и иметь меньшие габариты. Большая индуктивность сглаживает пульсации лучше, но имеет больший размер и медленнее отклик. Расчет необходимой индуктивности — это всегда компромисс между этими факторами, и он производится по специальным формулам, исходя из рабочей частоты, входного/выходного напряжения и тока.
- Для фильтров питания (LC-фильтры): Здесь индуктивность вместе с емкостью конденсатора определяет частоту среза фильтра. Чем выше индуктивность, тем эффективнее подавляются низкочастотные помехи.
- Для ВЧ-цепей: В радиочастотных схемах индуктивность используется для создания колебательных контуров, и ее номинал определяет резонансную частоту.
2. номинальный рабочий ток (irated)
Этот параметр указывает максимальный постоянный ток, который может протекать через дроссель без его перегрева. Превышение этого значения приведет к тому, что температура обмотки поднимется выше допустимой, что может расплавить изоляцию провода и вызвать короткое замыкание. Рабочий ток устройства, в которое устанавливается дроссель, должен быть всегда меньше (обычно на 20-30% для запаса) номинального тока дросселя.
Выбор дросселя с недостаточным номинальным током — одна из самых частых ошибок, приводящая к выходу из строя всего блока питания. Всегда закладывайте запас по току.
3. ток насыщения (isat)
Этот параметр критически важен для дросселей с ферромагнитным сердечником (подавляющее большинство силовых дросселей). Сердечник способен усиливать магнитное поле, создаваемое обмоткой, но его возможности не безграничны. Ток насыщения — это такой ток, при котором магнитная проницаемость сердечника начинает резко падать. В результате индуктивность дросселя также резко снижается. Если в импульсном преобразователе ток через дроссель превысит Isat, он фактически превратится в обычный резистор с низким сопротивлением. Это приведет к огромному скачку тока, который может сжечь ключ (транзистор) и другие элементы схемы.
Важно: Ток насыщения (Isat) и номинальный рабочий ток (Irated) — это два разных параметра. Irated связан с тепловым пределом, а Isat — с магнитным. При выборе дросселя для импульсных схем пиковый ток в нем не должен превышать ни Irated, ни Isat.
4. активное сопротивление обмотки (DCR — DC resistance)
Любой проводник имеет сопротивление, и обмотка дросселя не исключение. DCR — это сопротивление его провода постоянному току, измеряемое в Омах (Ом) или миллиомах (мОм). Чем ниже DCR, тем меньше энергии будет теряться на дросселе в виде тепла (по закону Джоуля-Ленца, P = I² * R). Для высокоэффективных преобразователей (с высоким КПД) выбирают дроссели с минимально возможным DCR. Однако, как правило, дроссели с низким DCR имеют большие габариты и стоимость.

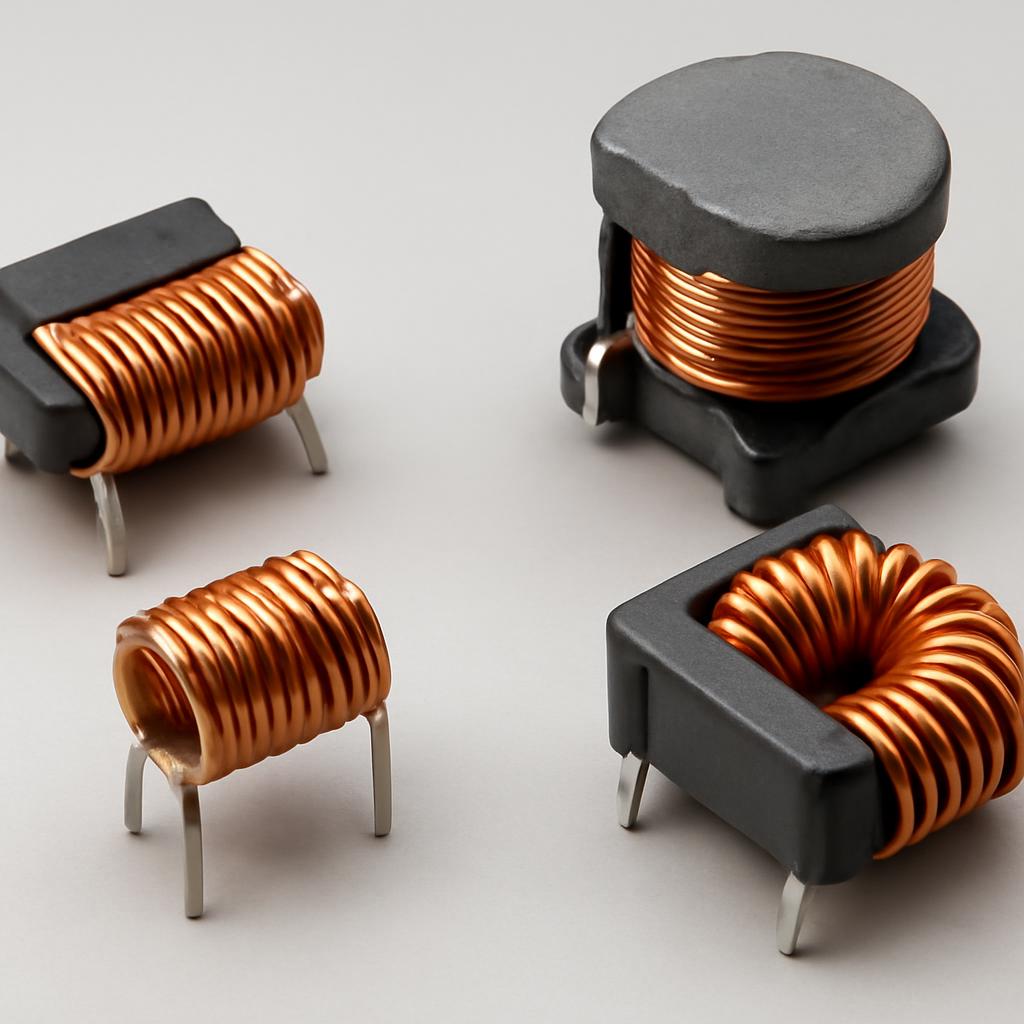

Виды дросселей: классификация по конструкции и материалам
Разобравшись с основными параметрами, перейдем к конструктивным особенностям. Внешний вид и материал сердечника напрямую влияют на характеристики дросселя и определяют область его применения. Понимание этой классификации поможет сузить круг поиска и отсечь заведомо неподходящие варианты.
По типу сердечника
Сердечник — это основа, на которую наматывается провод. Он концентрирует магнитное поле, позволяя получить большую индуктивность при меньшем количестве витков и габаритах.
- Ферритовые сердечники: Самый распространенный тип для силовых и высокочастотных дросселей. Ферриты — это керамические материалы с высокой магнитной проницаемостью и большим электрическим сопротивлением. Это позволяет им эффективно работать на высоких частотах (от десятков кГц до сотен МГц) с минимальными потерями. Они используются в 99% импульсных источников питания.
- Сердечники из распыленного железа (Iron Powder): Изготавливаются из прессованного порошка железа. Они имеют более низкую магнитную проницаемость по сравнению с ферритами, но обладают очень важным свойством — «мягким» насыщением. Их индуктивность падает плавно при увеличении тока, что делает их более устойчивыми к кратковременным перегрузкам. Идеальны для фильтров выходного напряжения, где важна стабильность.
- Композитные сердечники (Molded/Composite): Современная технология, сочетающая металлический порошок со специальным связующим полимером. Такие дроссели отличаются высокой энергоэффективностью, низким уровнем акустического шума, отличными температурными характеристиками и компактными размерами. Часто используются в компактных и мощных DC/DC преобразователях для ноутбуков, видеокарт и серверов.
- Без сердечника (воздушные): Представляют собой просто катушку провода, намотанную на не-магнитный каркас или вовсе без него. Их индуктивность не зависит от тока (у них нет насыщения), и они обладают высокой линейностью. Применяются в основном в высокочастотных схемах (например, в аудиотехнике высокого класса и измерительных приборах), где важна максимальная точность и отсутствие искажений. Их недостаток — низкая индуктивность при больших габаритах.
При выборе материала сердечника для импульсного преобразователя ключевым фактором является рабочая частота: для частот выше 500 кГц предпочтительны ферритовые и композитные сердечники, в то время как распыленное железо лучше показывает себя на более низких частотах.
По типу конструкции и монтажа
Способ установки компонента на печатную плату также является важным классификационным признаком.
- SMD-дроссели (для поверхностного монтажа): Самый массовый тип на сегодняшний день. Они компактны, предназначены для автоматизированной пайки и используются практически во всей современной портативной и стационарной электронике. Могут быть как экранированными, так и неэкранированными.
- Выводные дроссели (Through-Hole): Имеют проволочные выводы для монтажа в отверстия на плате. Они, как правило, крупнее SMD-аналогов и способны выдерживать большие токи и механические нагрузки. Часто применяются в блоках питания, промышленной автоматике и в любительских конструкциях из-за простоты ручной пайки.
Экранированные и неэкранированные дроссели
Это еще один критически важный аспект, особенно в устройствах с высокой плотностью компонентов.
Неэкранированные дроссели имеют открытую магнитную цепь. Их магнитное поле свободно распространяется в окружающее пространство, что может создавать электромагнитные помехи (EMI) для соседних компонентов и проводников на плате. Они дешевле и часто имеют чуть лучшее соотношение ток/размер, но их применение требует осторожности.
Экранированные дроссели имеют замкнутую магнитную цепь (например, сердечник в виде горшка или дополнительный магнитный экран). Это концентрирует все магнитное поле внутри компонента, минимизируя излучение помех. Их следует использовать в чувствительных к помехам цепях, таких как аудиотракты, радиомодули, а также в устройствах, которые должны соответствовать строгим стандартам по электромагнитной совместимости (EMC).
Если вы разрабатываете компактное устройство, где силовые цепи находятся рядом с чувствительными сигнальными линиями, использование экранированного дросселя является обязательным условием для стабильной работы.
Сравнительный анализ дросселей для разных задач
Чтобы систематизировать информацию, давайте рассмотрим несколько типичных сценариев и подберем для них оптимальный тип дросселя. Это поможет вам сформировать практическое понимание процесса выбора.
Задача Приоритетные параметры Рекомендуемый тип сердечника Тип конструкции Примечания Понижающий DC/DC преобразователь для питания процессора (VRM) Низкий DCR, высокий Isat, быстрый отклик Композитный (Molded) или высококачественный феррит SMD, экранированный Критически важен низкий нагрев и минимальные потери для высокого КПД. Фильтр на входе блока питания (EMI-фильтр) Высокая индуктивность на частоте помехи, номинальный ток Феррит (часто в виде синфазного дросселя на кольцевом сердечнике) Выводной (THT) Здесь важна способность подавлять синфазные помехи, приходящие из сети. Простой повышающий преобразователь для светодиодной подсветки Достаточный Isat, малый размер, цена Феррит SMD, можно неэкранированный (если нет чувствительных цепей рядом) Требования к КПД обычно ниже, чем в VRM, поэтому можно выбрать более дешевый компонент. Кроссовер в пассивной акустической системе (НЧ-фильтр) Точность номинала индуктивности, низкий DCR, отсутствие насыщения Воздушный (без сердечника) или на ферритовом стержне Выводной, крупногабаритный Низкое DCR важно, чтобы не терять мощность усилителя и не ухудшать демпфирование динамика.
Практические советы по выбору и заключение
Подводя итог, можно сформулировать пошаговый алгоритм, который поможет вам сделать правильный выбор:
- Определите функцию. Что дроссель будет делать в вашей схеме? Накапливать энергию, фильтровать помехи, быть частью колебательного контура? От этого зависит весь дальнейший выбор.
- Рассчитайте ключевые параметры. Используя формулы для вашего типа схемы (например, для buck-конвертера), определите требуемую индуктивность (L), максимальный пиковый ток (который не должен превышать Isat) и средний рабочий ток (который должен быть меньше Irated).
- Учтите окружение. Оцените, насколько чувствительна ваша схема к помехам. Если рядом аналоговые цепи, радиомодули или просто очень плотный монтаж — выбирайте только экранированные дроссели.
- Выберите тип сердечника и конструкцию. Основываясь на рабочей частоте, требованиях к КПД и габаритам, выберите подходящий материал сердечника и тип монтажа (SMD или выводной).
- Используйте онлайн-калькуляторы и каталоги. Многие производители (Würth Elektronik, Coilcraft, TDK) и дистрибьюторы предлагают удобные инструменты для параметрического поиска. Вы можете задать требуемые L, Isat, Irated, DCR и получить список подходящих компонентов.
Не бойтесь выбирать дроссель с параметрами, немного превосходящими расчетные. Небольшой запас по току насыщения и рабочему току никогда не повредит и лишь повысит надежность вашего устройства.
Выбор дросселя — это не просто поиск компонента с нужной цифрой индуктивности. Это комплексный процесс, требующий понимания физики его работы и учета множества взаимосвязанных параметров. Надеемся, что данное руководство помогло вам систематизировать знания и теперь вы сможете подходить к этой задаче более уверенно и осознанно. Правильно подобранный дроссель — это залог стабильной, эффективной и надежной работы вашей электронной схемы.
